大家好今天來介紹螺母螺栓畫法(cad中螺栓螺母怎么畫)的問題，以下是萬千緊固件小編對此問題的歸納整理，來看看吧。

螺栓怎么畫

問題一：螺栓畫法 這個產品是GB/T5783-2000，六角頭螺栓 全螺紋。 尺寸c及dw是螺栓頭下凸臺的控制尺寸，主要目的是：1.避免螺栓裝配時六角頭棱邊毛刺，劃傷基體表面；2.減小螺栓頭部受附加彎曲力作用； 至于是否需要加墊圈這個取決于螺栓裝配孔的大小，螺栓裝配孔過大時就應該加墊圈以增大接觸面積，另外螺栓安裝孔是緊密間隙配合時可以不加墊圈，另外你可以查閱墊圈的標準，一般墊圈的內孔不會比螺栓直徑大太多，這樣再看下dw比墊圈內孔也不會大很多，尤其安裝彈簧墊圈的時候dw凸臺直接就脹開墊圈，沒有起到好的作用。個人建議螺栓裝配孔不宜過大，不安裝墊圈。 問題二：螺栓如何繪圖 螺栓的平面圖繪制按機械制圖標準。現在的機械CAD

Autocad2012螺栓螺母怎么畫

最簡單畫法就是如下圖的云線所圈的表示，螺栓就是一根直線、螺母即一對交叉線、墊片為一短橫線。

TONGDUANwsqyls高粉答主

2017-09-25每個回答都超有意思的

先畫出六邊形的俯視圖，然后再畫側視圖，再從俯視圖引出射線，把側視圖分為兩等分或者三等份，然后再從側視圖的上下邊偏移下兩線段，再用圓弧線段畫出上下的圓弧線，刪除多余的線段，螺母就畫好了。

weidyawn

2012-06-12超過15用戶采納過TA的回答

都什么年代了，還在直接用auto cad 畫圖。建議，先用三維軟件（主流的proe,solidworks都可以），建模，生成工程圖，另存為dxf，在用auto cad打開，就可以得到你想要的任意形狀螺栓，螺母，當然，必須符合機械設計標準！祝好運追問唉。。。杯具。。。好的。。。謝謝。。。

zhuvsdi

2012-06-07

你可以去“中國機械CAD論壇”上下載標準間控件。安裝后可以直接套用。

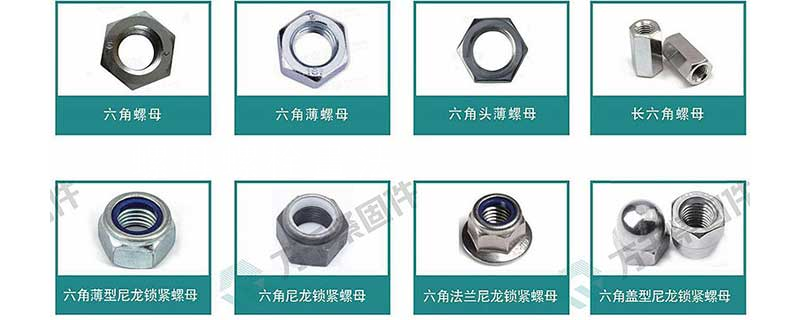

螺母怎么畫

問題一：有proe畫六角螺母的步驟是什么？ 1． 拉伸六棱柱體（Extrude）： 屬性：Both Sides，選Top位繪圖平面，默認參考平面，拉伸長度：8，剖面如下（利用結構圓畫六邊行）： 2． 制造螺孔（Hole命令）： 孔徑位10，孔深位Thru All，選取螺母頂面為孔的放置面，線性定位，到Right面的距離為0，到Front面的距離為0。 3． 制作旋轉切面（Cut Revolve）： 屬性：OneSide，選擇一個跨過對角的兩條棱的面為繪圖平面，選擇Top在選零件頂面為參考平面。旋轉角度為360，剖面如下 ： 4． 復制旋轉切面（Copy->Mirror）： 5． 倒角 ：

以上就是小編對于螺母螺栓畫法 cad中螺栓螺母怎么畫問題和相關問題的解答了，希望對你有用
